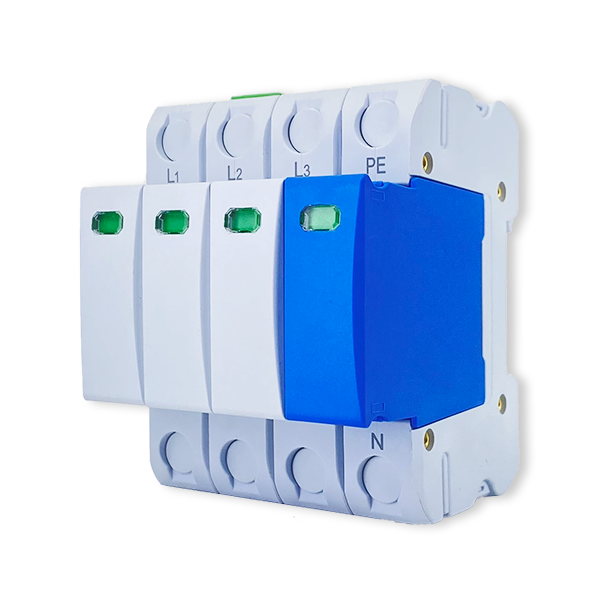

D4 系列

D4 系列

AC 电源 大通流 组合: 1P、2P、3P、4P(3+N)、3+1P 核心元件：MOV 48S Surge(T1+T2):20/60kA(8/20us) / 5~12.5kA*(10/350us) Surge(T2): 40/80kA(8/20us) 品种 431k / 621k / 711k / 751k / 821k / 951k / 102k / 112k

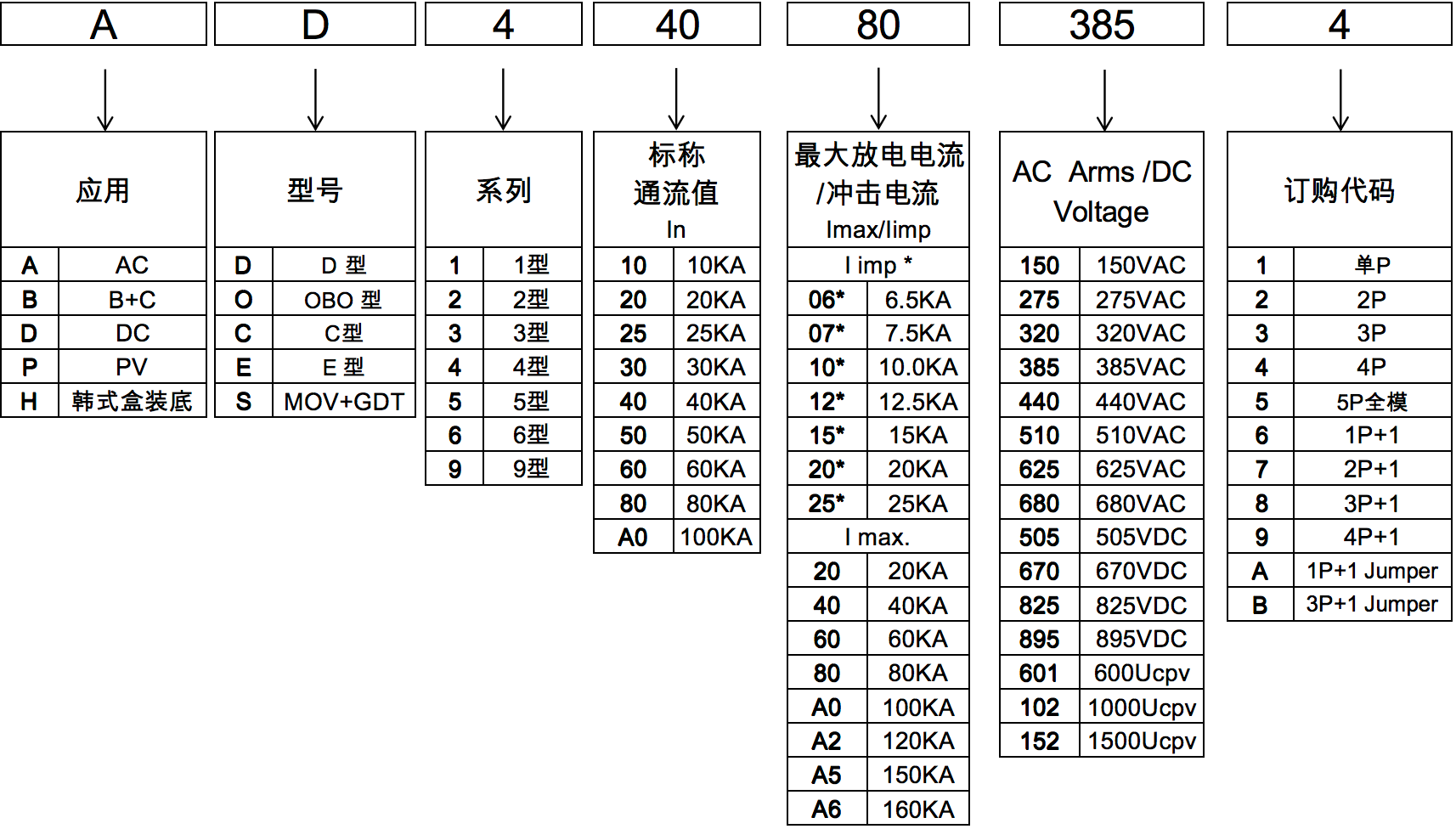

1. 编码说明 / Part Number Code

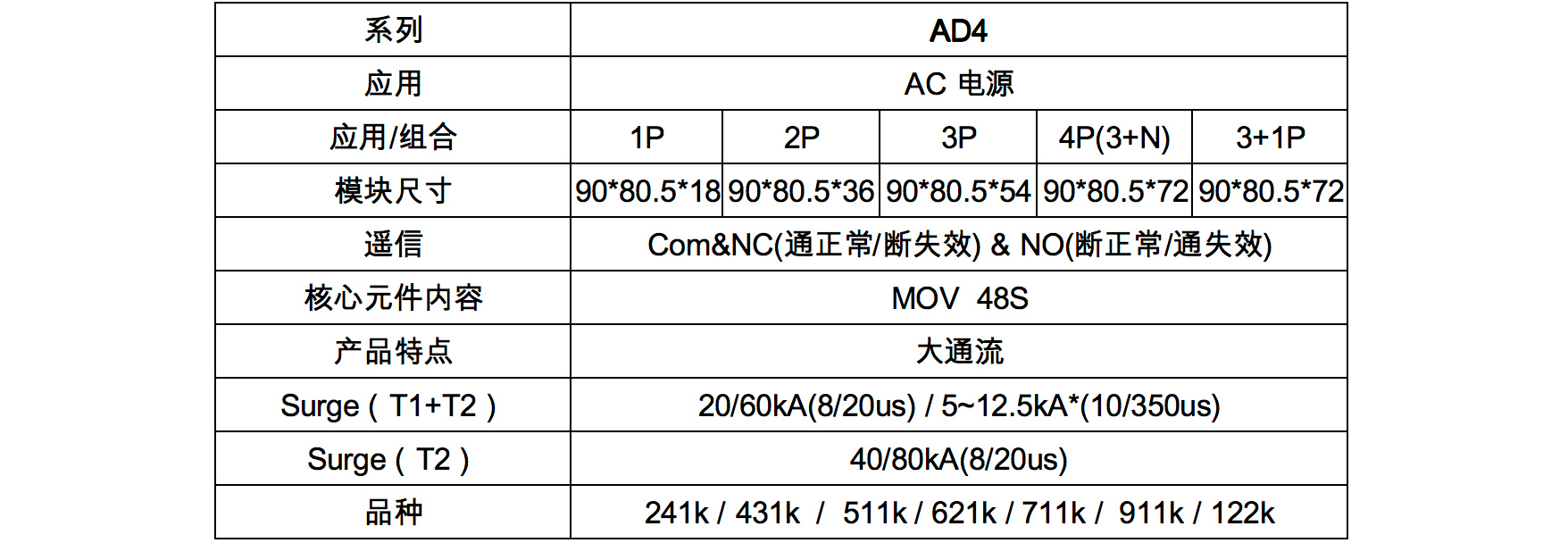

2. 产品规格表 / Product Specification


                        *具体可按规格书作业。

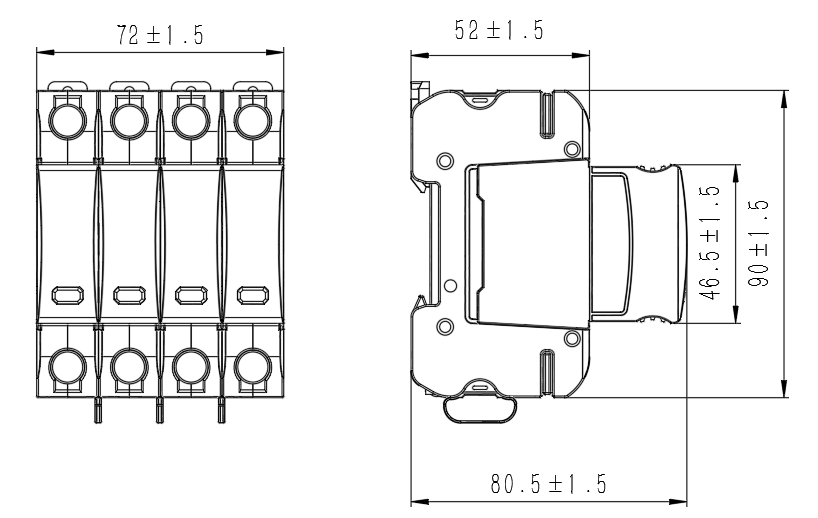

3. 产品尺寸图 / Product Size


4. 电路原理图  / Schematic Diagram
