D3 系列

D3 系列

康盾型 应用: 1 / 2 / 3 / 4 / 1+1 / 3+1 / 1+1跳线 / 3+1跳线 核心元件: MOV 34S Surge(T1+T2): In:20kA/Imax:60kA(8/20us) / Iimp7.5kA*(10/350us) Surge(T2): 20/40kA or 30/60kA(8/20us) 品类: 241k / 431k / 711k / 911k / 122k

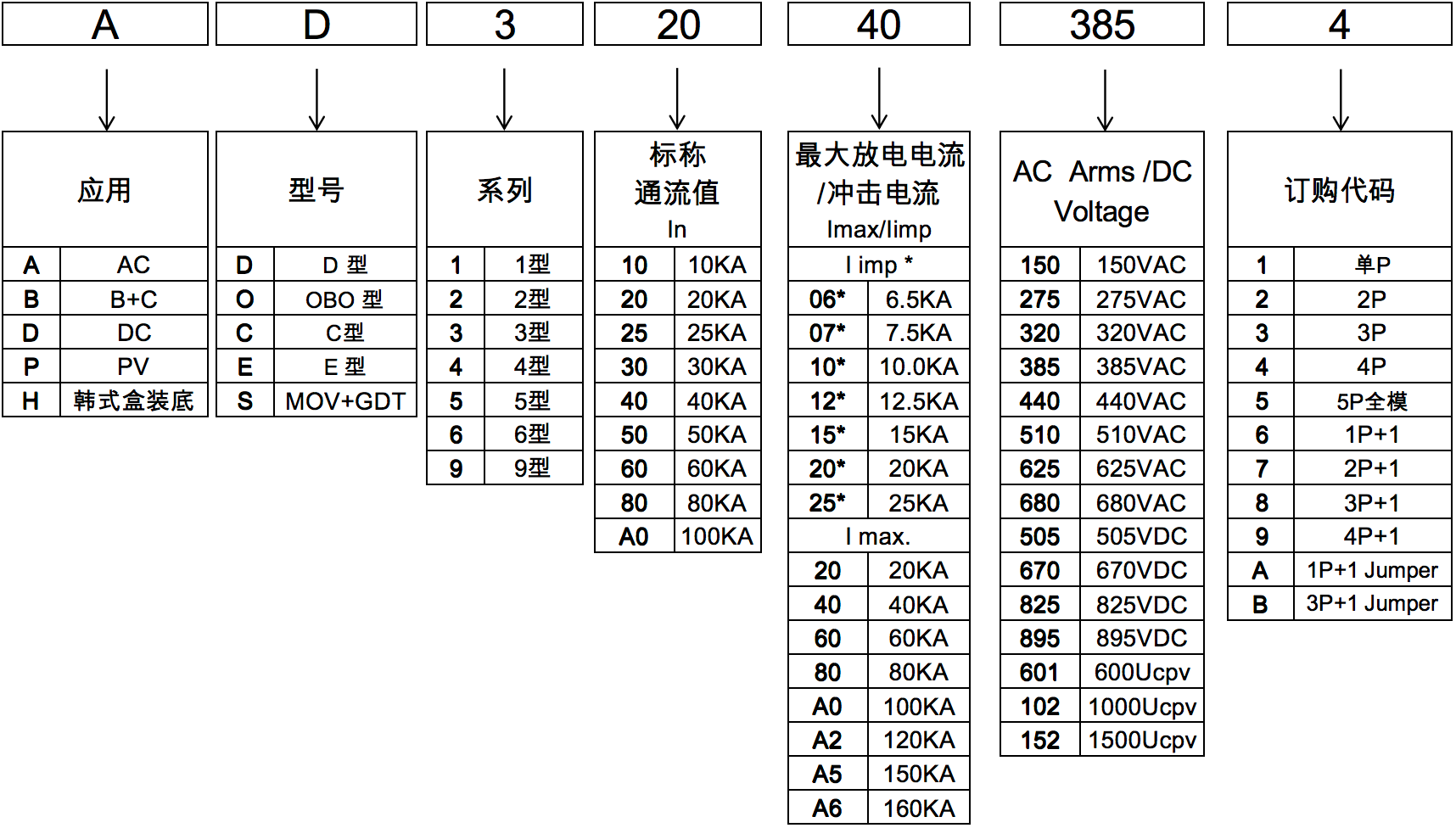

1. 编码说明 / Part Number Code

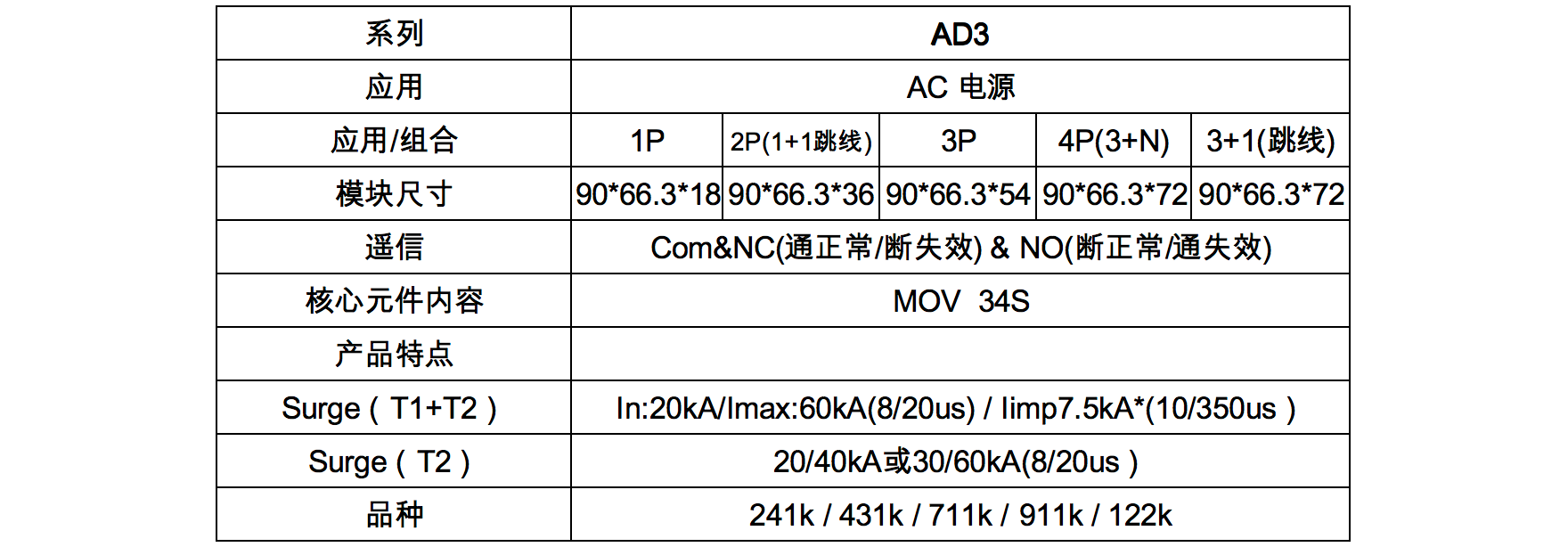

2. 产品规格表 / Product Specification


                        *具体可按规格书作业。

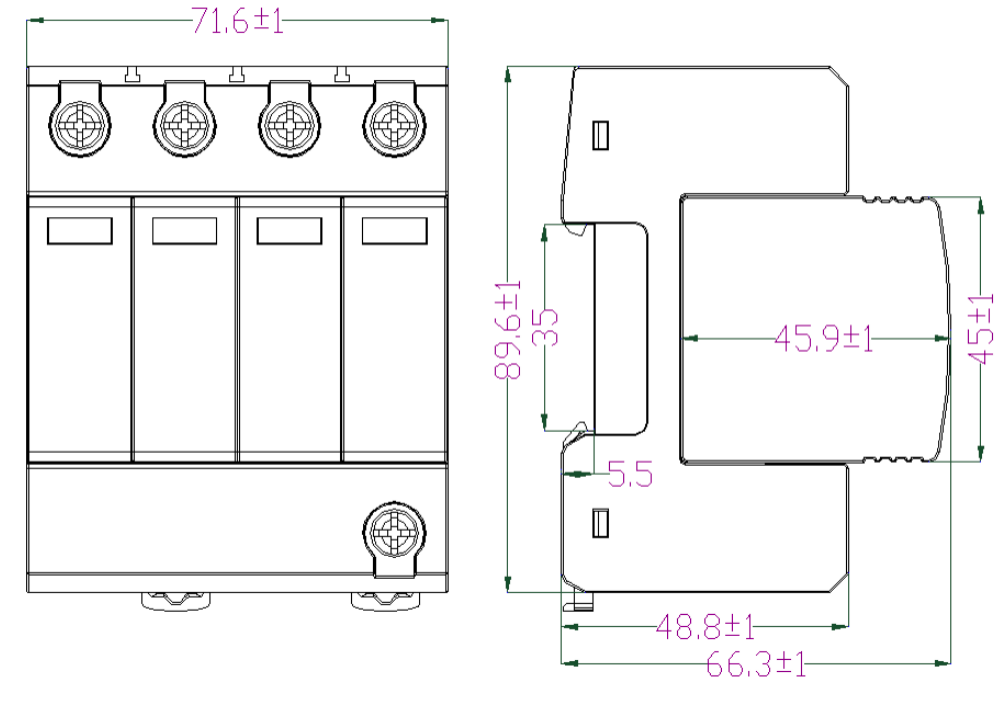

3. 产品尺寸图 / Product Size

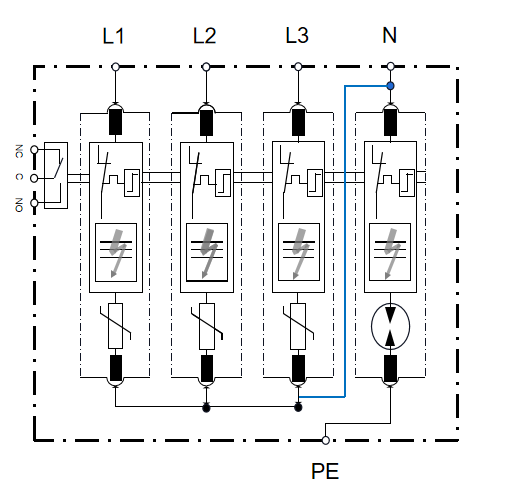

4. 电路原理图  / Schematic Diagram
