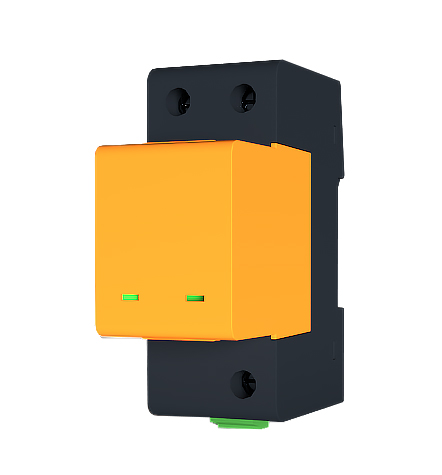

BG 系列 (T1:25kA)

BG 系列 (T1:25kA)

* 专利号CN202210414520.1 * T1+T2 结合型浪涌保护器 * MOV+GDT 复合型结构 * 低残压 无漏流 * 通流大；T1：60/120/25*KA 裕度足 T2: 70/150KA * 插拔式 安装简化 * 模块故障视窗 遥信告警 * 底座故障遥信告警 * IEC 61643-11

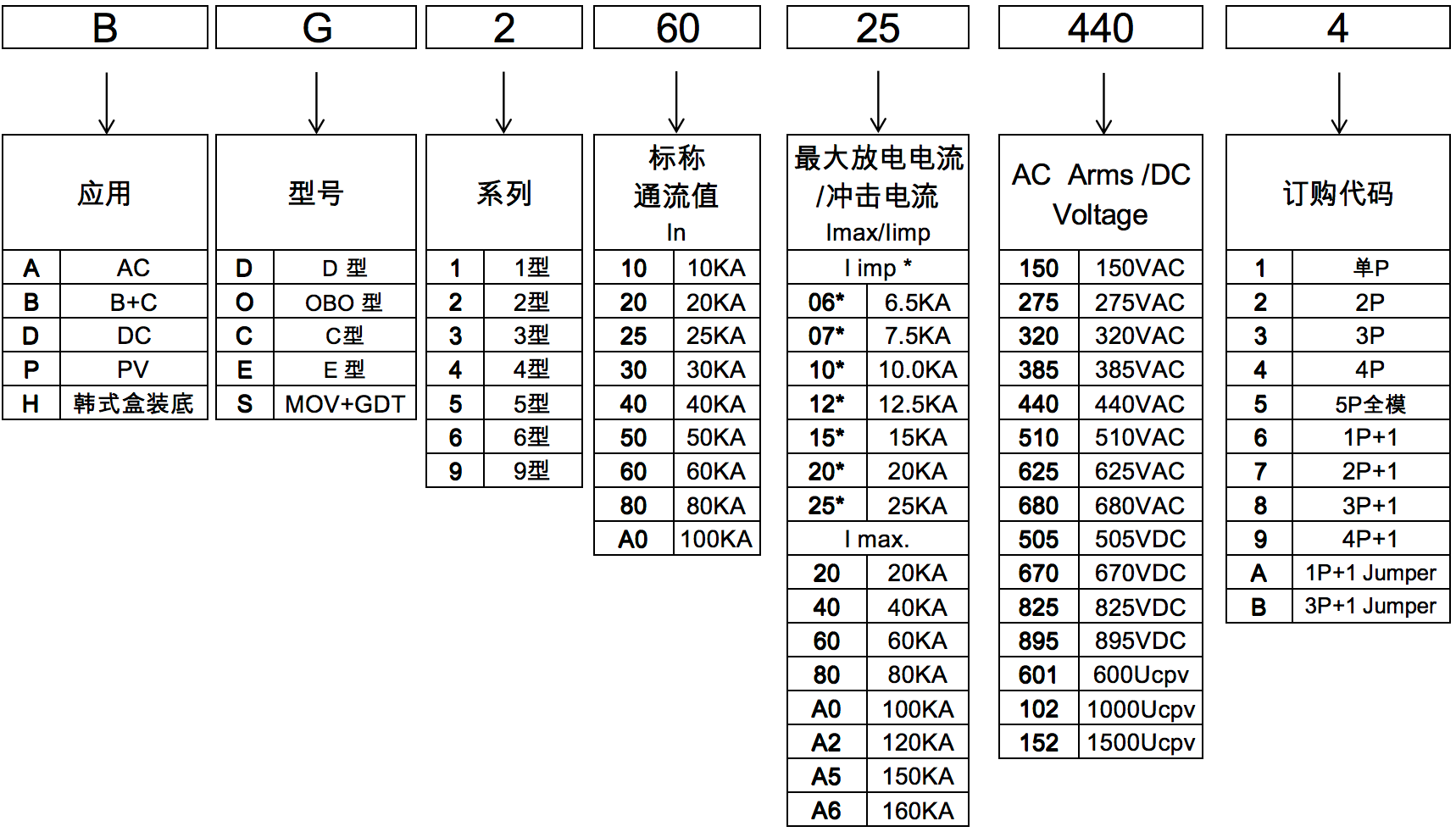

1. 编码说明 / Part Number Code

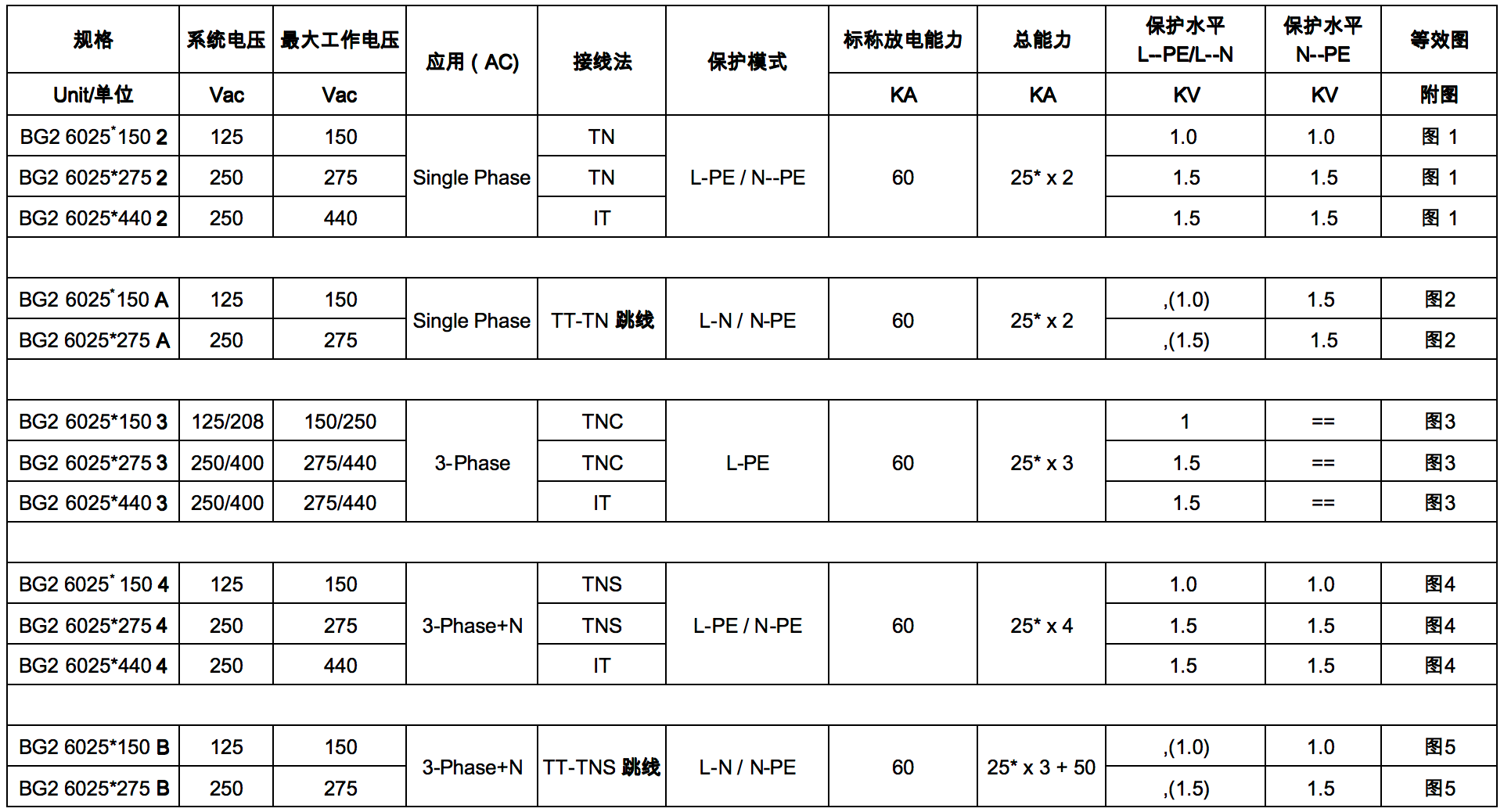

2. 产品规格表 / Product Specification

BG2 规格表.png

*具体可按规格书作业。

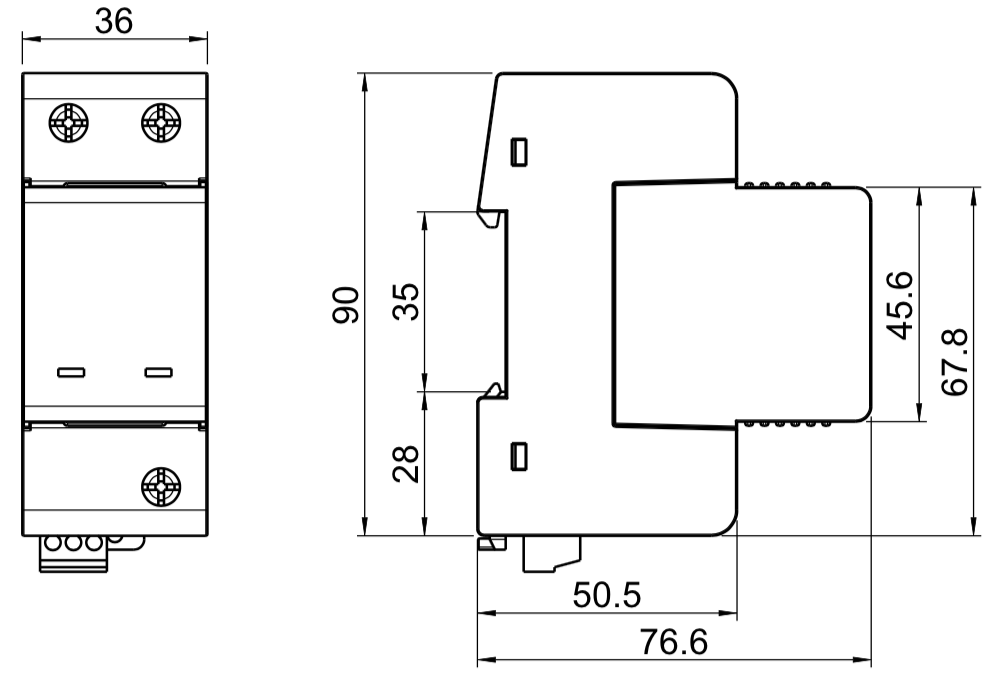

3. 产品尺寸图 / Product Size

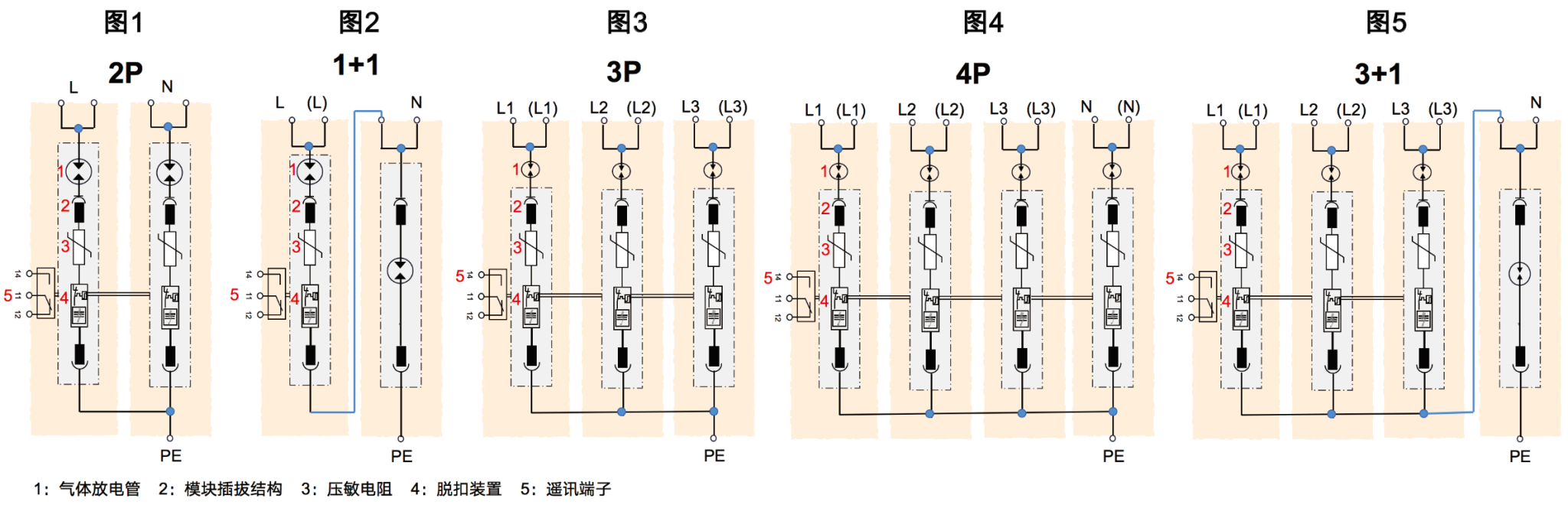

4. 电路原理图  / Schematic Diagram
